MSL 42|6
MSL 42|6

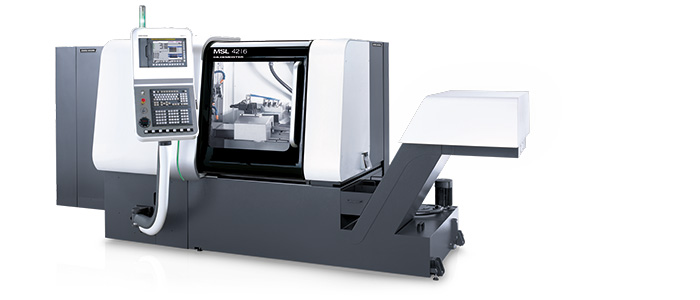

緊湊型車床，高效率批量加工黃銅，鋁和汽車鋼制零件
.jpg)
MSL系列車床是生產力高的單主軸自動車床，最大加工棒料直徑42/（選配）60 mm，投資回報高。結構雖緊湊，但應有盡有，兩個版本，滿足眾多應用需求?；景娴腗SL系列車床MSL 42|6和MSL 60|6特點是結構緊湊，加工區結構高效，6個NC數控軸，允許3把刀具同時加工。
Highlights MSL 42|6
- 標配設備：6個NC數控軸和2個NC數控小刀架
- 4把刀同時加工
- 加工穩定性好和切削性能高
技術參數
MSL 42|6
機床型號 |
|
MSL 42|6 |
|
Standard |
|
|
|
軸 |
6 |
|
|
Main spindle |
|
|
|
棒材最大直徑 |
mm |
42 |
|
最大旋轉直徑 |
mm |
– |
|
Max. rotational speed |
rpm |
5,000 |
|
性能（S3 60%： 30 min / S1） |
kW |
7.5 / 5.5 |
|
副主軸 |
|
|
|
最大回轉直徑 |
mm |
– |
|
Max. rotational speed |
rpm |
– |
|
性能（S3 60%： 30 min / S1） |
kW |
– |
|
軸 |
|
|
|
軸最高快移速度（Z4） |
m/min |
15 (30*) |
|
最大加速度 |
m/s2 |
5 |
|
行程X1 / X2 / X3 |
mm |
60 |
|
行程X4 |
mm |
130 |
|
行程Z2 |
mm |
– |
|
行程Z3 |
mm |
80 |
|
行程Z4 |
mm |
340 |
|
名義進給力X1 / X2 / X3 / X4 / Z2 / Z3 / Z4 |
N |
4,400 |
|
刀架1 |
|
|
|
固定刀 |
1 |
|
|
刀架2 |
|
|
|
固定刀 |
1 |
|
|
動力驅動刀具 |
1* |
|
|
刀架3 |
|
|
|
固定刀 |
1 (4*) |
|
|
刀架4 |
|
|
|
固定刀 |
3 |
|
|
動力驅動刀具 |
– |
|
|
背面加工刀座 |
|
|
|
固定刀 |
– |
|
|
動力驅動刀具 |
– |
|
|
|
|
|
|
機床重量 |
kg |
3,500 |
* Optional
控制系統 |
|
DMG MORI SLIMline®控制面板帶Siemens 840D |
|
DMG MORI SLIMline®控制面板帶Fanuc 31i |
