GM 16|6

GM 16|6
6軸自動車床:高精度 - 高生產力

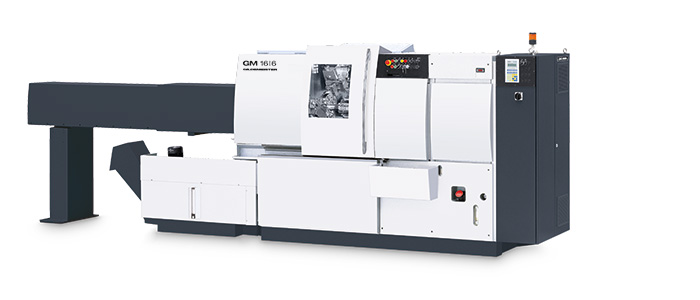

GM 16|6是GM系列自動車床中加工直徑16 mm工件的機型。由于它行程短,轉速高,因此它的生產力高。該機能高效車削高精度工件。
Highlights GM 16|6
- 周期時間短(快移時間最短僅0.4 s)
- 單體結構,熱特性好
- 油冷全部主軸軸承
- 帶刀具驅動的萬能前刀架
- 獨立無級調整全部軸位的工作行程
- 徑向或直線車削的4個復合中心架
技術參數
GM 16|6
機床型號 |
|
|
GM 16|6 |
Standard |
|
|
|
圓形棒材最大直徑 |
mm |
16 |
|
四方棒料最大直徑 |
mm |
11 |
|
六方棒料最大直徑 |
mm |
14 |
|
主軸環直徑 |
mm |
165 |
|
棒料送料 |
mm |
80 |
|
溜板箱運動 |
mm |
63 |
|
縱向?qū)蚣苓\(yùn)動 |
- |
||
橫向刀架運動位置1 + 2 |
mm |
28 |
|
橫向刀架運動位置3 + 6 |
mm |
28 |
|
橫向刀架運動位置4 + 5 |
mm |
28 |
|
復合刀架運動,縱向 |
mm |
45 |
|
主軸轉速,無級 |
rpm |
600 – 9,000 |
|
單件時間,無級 |
Sec. |
0.9 – 50 |
|
快移速度 |
Sec. |
0.45 |
|
主驅動功率 |
kW |
11 |
|
無棒料送料占地面積 |
mm |
4,400 x 1,100 |
|
棒料送料占地面積 |
mm |
5,550 x 1,100 |
|
Net weight with barfeed |
daN |
4,800 |
