DMC 125 H duoBLOCK?
DMC 125 H duoBLOCK®
配托盤交換系統與扭矩達 1600 Nm的齒輪主軸實現最高生產力
.jpg)

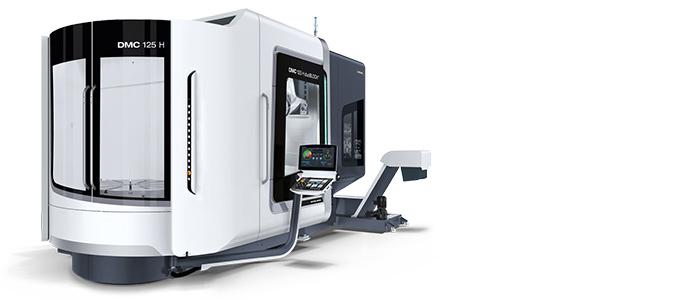

DMG MORI 成熟可靠的 duoBLOCK® 系列機床的靈活通用性在新開發的臥式加工中心上得到較好體現。第4代DMC 125 H duoBLOCK®具有高性能的重型切削能力，還具有大批量生產能力。全新冷卻系統將精度提高30%。主軸箱，包括箱體及電主軸均被冷卻，冷卻的部件還包括數控回轉工作臺、Y軸和Z軸電機及進給軸，以及X軸、Y軸和Z直線導軌。
主軸品種非常豐富，包括重型切削主軸的Powermaster 1000電主軸，在9,000 min-1轉速時它的扭矩高達1,000 Nm，齒輪主軸在8,000 rpm-1轉速時的扭矩更高達 1,600 Nm。
DMC 125 H duoBLOCK®還采用全新輪式刀庫，屑到屑更快換刀時間僅4.8秒且最大刀具長度達 900 mm。
DMG MORI的全新風格設計也全面應用在DMC 125 H duoBLOCK®機床上。搭載于21.5" ERGOline®控制面板和西門子系統上的DMG MORI的CELOS也配置到DMU 125 H duoBLOCK®機床上。
Highlights DMC 125 H duoBLOCK®
- 高精度 ： 工件精度提高達30%， 冷卻措施全面
- 高性能 ： 剛性提高達30%， 最大扭矩 1.600 Nm 的齒輪主軸具有更高生產力
- 高效率 ： 能耗降低達30%， 采用智能化按需用電系統

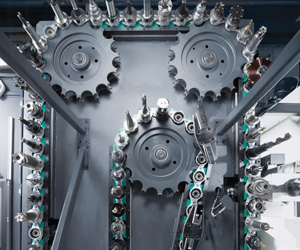

- 創新的高速輪式刀庫， 屑到屑換刀時間僅 4.8 秒， 最大刀具長度達 900 mm。
- 工件尺寸達 ø 1.250 x 1.600 mm 和重量達2.000 kg

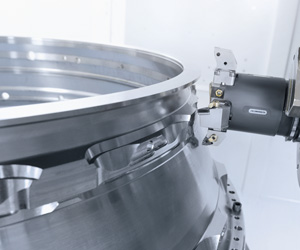

.jpg)

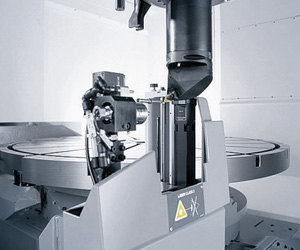

.jpg)
.jpg)
械有限公司/sawadacnc/clip_image005_0001.gif)
技術參數
DMC 125 H duoBLOCK®
|
機床型號 |
|
|
DMC 125 H duoBLOCK® |
|
加工區 |
|
|
|
|
X/Y/Z軸 |
mm |
1,250 × 1,000 × 1,250 |
|
|
主軸中心間距 – 托盤 |
mm |
150 – 1,150 |
|
|
主軸尖間距 – 托盤中心 |
mm |
100 – 1,350 |
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
NC回轉工作臺 |
rpm |
35 |
|
|
托盤尺寸 |
mm |
800 × 800 |
|
|
最大托盤承重 |
kg |
2,000 |
|
|
最大工件直徑 |
mm |
1,250 |
|
|
最大工件高度 |
mm |
1,600 |
|
|
主驅動 |
|
|
|
|
內置電主軸SK40 |
rpm |
– |
|
|
內置電主軸SK50 |
rpm |
12,000 |
|
|
功率（40 / 100 % DC） |
kW |
44 / 32 |
|
|
扭矩（40/100% DC） |
Nm |
288 / 187 |
|
|
啟動時間，U/min |
Sec. |
4.5 |
|
|
換刀器 |
|
|
|
|
刀庫 |
Pockets |
63 / 123 / 183 / 243 / 303* |
|
|
直徑（非空相鄰刀位） |
mm |
ø 110 |
|
|
直徑（空相鄰刀位） |
mm |
ø 280 |
|
|
鉆刀橋直徑 |
mm |
ø 400 × 230 |
|
|
長度 |
mm |
650 / 900* |
|
|
重量 |
kg |
30 |
|
|
屑到屑換刀時間 |
Sec. |
4.6 |
|
|
直線軸（X / Y / Z） |
|
|
|
|
進給速度 |
mm/min |
60,000 |
|
|
Rapid traverse speed |
m/min |
60 |
|
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
|
進給力 |
kN |
15 / 18 / 18 |
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
6 |
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
4 |
|
|
托盤交換系統 |
|
|
|
|
托盤換盤時間 |
Sec. |
16 |
|
|
機床數據 |
|
|
|
|
基本型機床占地面積包括排屑器 |
approx. m2 |
304 |
|
|
機床高度（標配機床） |
mm |
3,900 |
|
|
機床重量 |
kg |
28,000 |
械有限公司/sawadacnc/clip_image006.gif){kind=small}
* 特殊選項
- 無法使用
控制系統 |
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
CELOS® - 兼容，統一，一致。 |
